Relais statique monophasé - Lot de 5
| Intensité nominale | 20A 40A |
| Tension de pilotage | 220 V |
| Déclinaisons | Intensité nominale | Tension de pilotage | Référence | Stock disponible maintenant | Prix | Ajouter au panier |
|
Intensité nominale :
20A
Référence : RST_1_2_20_5
|
20A |
220 V |
RST_1_2_20_5 |
Disponible maintenant Stock disponible maintenant : 7 |
44,54 € HT |
|
|
Intensité nominale :
40A
Référence : RST_1_2_40_5
|
40A |
220 V |
RST_1_2_40_5 |
Disponible maintenant Stock disponible maintenant : 16 |
59,67 € HT |
|

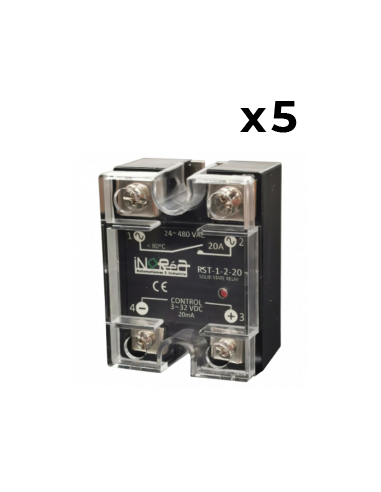

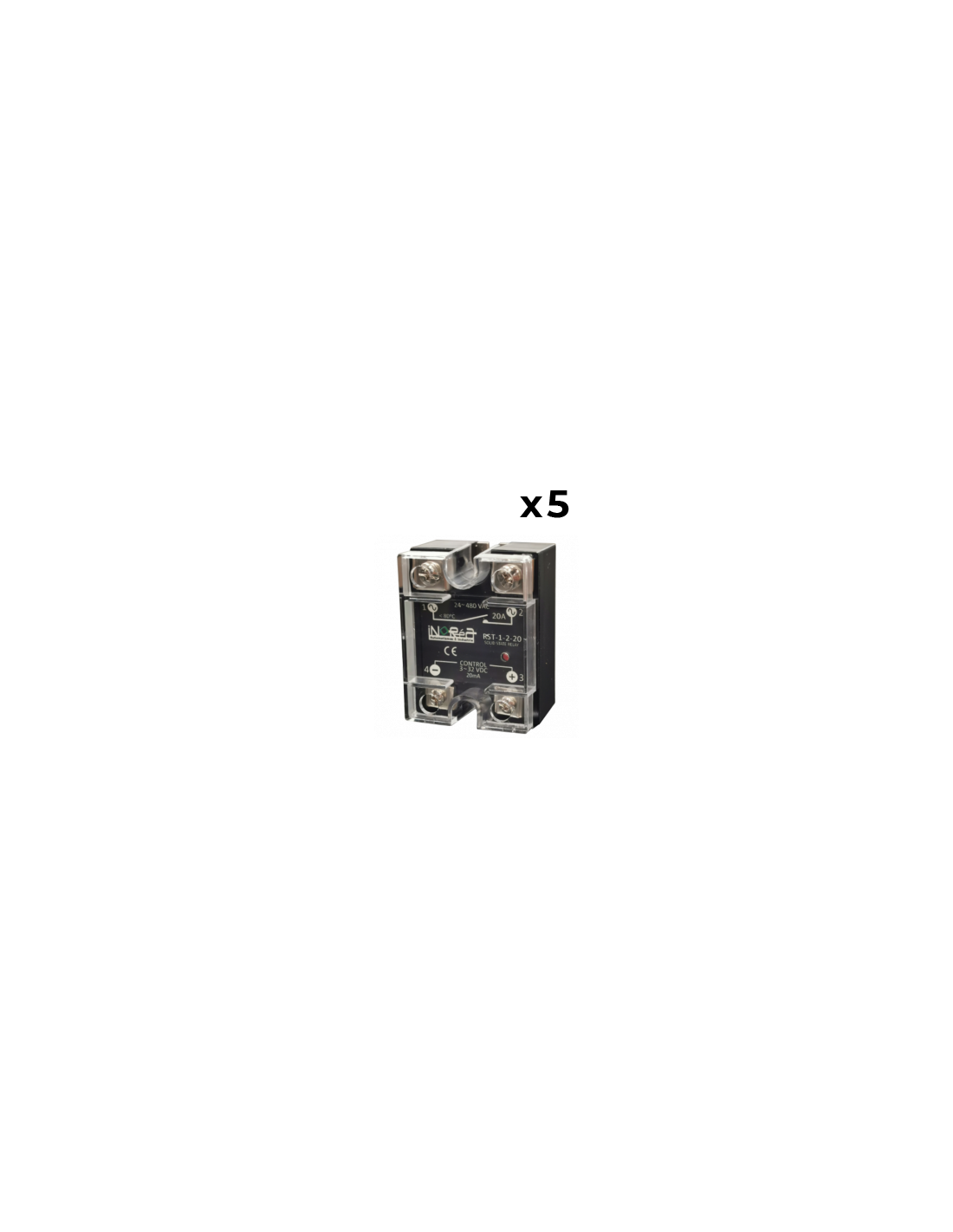

Relais statique monophasé - Lot de 5
Le relais statique monophasé se comporte comme un contacteur : l'application sur la commande d'une tension (entre 2 et 32 VDC) rend le transistor passant et alimente la charge.
Caractéristiques techniques :
- Technologie CMOS, couvercle plastique de protection
- Tension d’isolement: 1000 MΩ /min (500V)
- Stabilité tension d’impulsion : 2000V, 50Hz et rigidité diélectrique 2500VAC / 1 min
- Courant de fuite <2mA, temps de commutation <10ms
- Température d’utilisation: -5°С + 65°С, humidité relative : 35 - 85%RH
- Zéro cross, tension de sortie 230 VAC, tension de contrôle 3-32VDC
Le dimensionnement du radiateur est critique pour la durée de vie du composant. La puissance à dissiper est donnée par la formule suivante :
Courant actif de la charge (A) x 3.0 W/A.
Attention :
Le relais statique monophasé doit être protégé contre les surtensions en sortie par une varistance, particulièrement lors de l'utilisation d'une charge inductive.
3760324775363
| Référence | Nombre de pôles |
Radiateur correspondant |
Tension de sortie |
Ampérage max de sortie |
| RST_1_2_20_5 | 1 | RST_RDM_I50_5 | 230VAC | 20 A |
| RST_1_2_40_5 | 1 | RST_RDM_W70_5 | 230VAC | 40 A |
| Schéma relais statique monophasé | Schéma branchement électrique |
 |
 |
