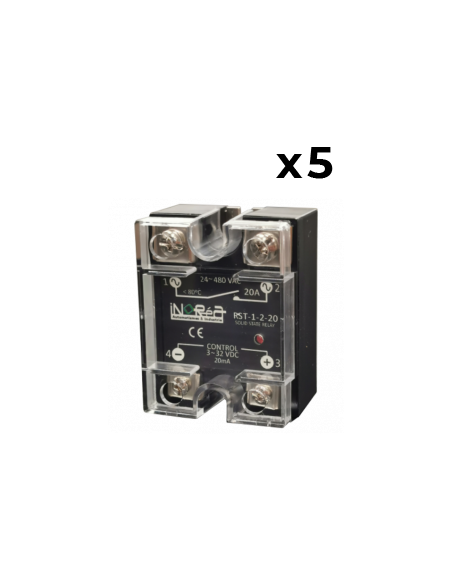

1 Relais statique de puissance monophasé

Relais statique monophasé - Lot de 5

Demande de devis

46,24 € HT
Pourcentage.png Remises quantitatives sur toute la catégorie 5.1 Relais statiques



✔ Entre 2 et 4 produits achetés 10% de réduction

✔ 5 produits et plus achetés 20% de réduction


Vous souhaitez devenir distributeur de notre marque ?
Contactez-nous pour plus de remises personnalisées

Intensité nominale
Tension de pilotage

Intensité nominale 20A 40A
Tension de pilotage 220 V
Déclinaisons Intensité nominale Tension de pilotage Référence Stock Prix Ajouter au panier

Relais statique monophasé - Lot de 5

Relais statique monophasé - Lot de 5

Intensité nominale : 20A
Tension de pilotage : 220 V

Référence : RST_1_2_20_5

Stock : 12

20A

220 V

RST_1_2_20_5

Disponible maintenant

Stock : 12

46,24 € HT


46,24 € HT

Relais statique monophasé - Lot de 5

Relais statique monophasé - Lot de 5

Intensité nominale : 40A
Tension de pilotage : 220 V

Référence : RST_1_2_40_5

Stock : 16

40A

220 V

RST_1_2_40_5

Disponible maintenant

Stock : 16

59,67 € HT


59,67 € HT

Relais statique monophasé - Lot de 5

Le relais statique monophasé se comporte comme un contacteur : l'application sur la commande d'une tension (entre 2 et 32 VDC) rend le transistor passant et alimente la charge.


Caractéristiques techniques :

- Technologie CMOS, couvercle plastique de protection

- Tension d’isolement: 1000 MΩ /min (500V)

- Stabilité tension d’impulsion : 2000V, 50Hz et rigidité diélectrique 2500VAC / 1 min

- Courant de fuite <2mA, temps de commutation <10ms

- Température d’utilisation: -5°С + 65°С, humidité relative : 35 - 85%RH

- Zéro cross, tension de sortie 230 VAC, tension de contrôle 3-32VDC


Le dimensionnement du radiateur est critique pour la durée de vie du composant. La puissance à dissiper est donnée par la formule suivante :


Courant actif de la charge (A) x 3.0 W/A.


Attention :
Le relais statique monophasé doit être protégé contre les surtensions en sortie par une varistance, particulièrement lors de l'utilisation d'une charge inductive.

3760324775363
2022-04-08
Référence Nombre
de pôles
Radiateur
correspondant
Tension
de sortie
Ampérage
max de sortie
RST_1_2_20_5 1 RST_RDM_I50_5 230VAC 20 A
RST_1_2_40_5 1 RST_RDM_W70_5 230VAC 40 A

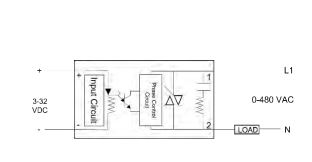

Schéma relais statique monophasé Schéma branchement électrique
